同惠TH2838精密阻抗秋葵视频官网下载详细功能特点介绍

2024-12-04

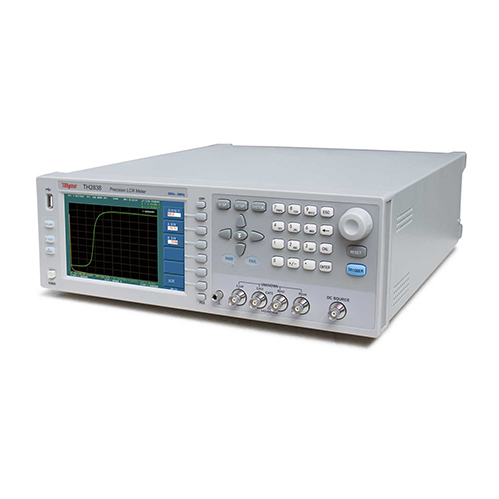

TH2838精密阻抗秋葵视频官网下载是一款采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器。其详细功能特点可以归纳为以下几个方面：

一、高精度与宽范围测量

1、基本精度：同惠TH2838精密阻抗秋葵视频官网下载的基本精度高达0.05%，这一精度水平在同类仪器中处于领先地位，确保了测试结果的准确性和可靠性。

2、测量范围：仪器的测量频率范围覆盖20Hz至2MHz，阻抗测试范围高达1GΩ，这一宽广的测量范围使得仪器能够适用于各种电子元器件及材料的阻抗参数评估和性能分析。

3、测试电平与DC偏置：测试电平范围从5mV至2V，DC偏置范围可达±10V（部分型号如TH2838H支持±40V），满足了不同测试条件下的需求。

二、快速测试与高效分析

1、测试速度：TH2838精密阻抗秋葵视频官网下载的测试速度非常快，最快可达5.6ms/次，大大提高了测试效率，使得仪器在生产线上的质量控制和批量测试中更具优势。

2、多参数扫描与分析：仪器支持201点列表扫描和多参数图形分析功能，用户可以根据实际需求设置扫描范围和步长，对多个参数进行同时扫描和分析，进一步提高了测试效率和准确性。

三、先进测试原理与端口配置

1、自动平衡电桥原理：同惠TH2838系列阻抗秋葵视频官网下载采用了自动平衡电桥原理，这一原理使得仪器能够在更宽的频率范围内保证更高的测试精度和稳定性。与普通电桥相比，自动平衡电桥不采用运放，而是采用FPGA加高速ADC采样，并同时加了一个信号源在被测件上，以抵消普通LCR的误差，从而保证了更高的测试精度和测试范围。

2、四端对端口配置：仪器采用了四端对的端口配置方式，这一配置方式可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍，进一步提高了测试的准确性和可靠性。

四、高功率测试条件与多功能参数

1、高功率测试条件：TH2838精密阻抗秋葵视频官网下载支持20V交流测试信号和40V直流偏置的高功率测试条件，这一条件使得仪器能够适用于各种高功率电子元器件的测试需求。

2、多功能参数：仪器提供了丰富的测试参数和功能，如Cp-D、Cp-Q、Cp-G、Cp-Rp、Cs-D、Cs-Q、Cs-Rs、Lp-D、Lp-Q、Lp-G、Lp-Rp、Lp-Rdc、Ls-D、Ls-Q、Ls-Rs、Ls-RDC、Rdc、R-X、Z-θd、Z-θr、G-B、Y-θd、Y-θr、VAC-IAC、VDC-IDC等，用户可以根据实际需求选择合适的测试参数和功能进行测试。

五、高分辨率显示与直观操作

1、高分辨率显示器：仪器配备了高分辨率的显示器（如7英寸TFT LCD显示器，分辨率为800×480），提供了清晰、直观的测试结果显示和操作界面。

2、直观操作：仪器的操作界面设计简洁明了，用户可以通过简单的操作即可完成测试设置、参数选择、数据查看和存储等功能。

六、高稳定性与一致性

1、高稳定性：TH2838精密阻抗秋葵视频官网下载在长时间的使用过程中能够保持稳定的测试性能，确保了测试结果的准确性和可靠性。

2、高一致性：仪器在多次测试过程中能够保持一致的测试结果，避免了因仪器本身的不稳定性而导致的测试误差。

七、丰富的测试应用与兼容性

1、测试应用：TH2838精密阻抗秋葵视频官网下载可以应用于各种电子元器件的阻抗参数评估和性能分析，如电容器、电感器、电阻器、压电器件、变压器、芯片组件和网络元件等。此外，仪器还可以用于介质材料、磁性材料和半导体材料的介电常数、导电率和C-V特性等测试。

2、兼容性：仪器支持多种硬件接口和软件选件，如RS232、USB HOST、USB DEVICE、GPIB等接口以及上位机软件等选件，方便用户进行系统集成和数据传输。同时，仪器还支持SCPI指令集，与多种测试系统兼容。

八、附加功能与便利性

1、变容二极管自动极性功能：仪器具有变容二极管自动极性功能，能够自动检测并适应变容二极管的极性，从而简化了测试过程。

2、数据记录与存储：仪器内置了存储空间，可以存储多组测试设定文件和测试结果文件。同时，仪器还支持通过USB接口扩展存储空间，方便用户进行数据的保存和管理。
