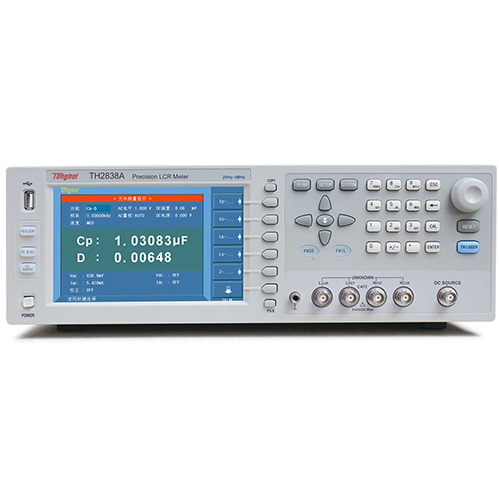

TH2838A是一款高频LCR数字电桥，由同惠电子有限公司生产，是电子工程领域中用于测试元件与材料阻抗特性的专业设备。以下是TH2838A的详细参数介绍：

一、基本性能参数

1、测试原理：采用先进的自动平衡电桥原理，确保测试结果的准确性和稳定性。

2、基本精度：0.05%，这一高精度使得同惠TH2838A能够满足对测量精度要求极高的应用场景。

3、测试速度：最快可达5.6ms/次，大大提高了测试效率，有助于用户节省宝贵的时间。

4、频率范围：20Hz至2MHz（部分资料提及测试频率为20Hz-1MHz，但根据最新信息，其频率范围已扩展至2MHz），宽广的频率范围使得TH2838A能够应对各种复杂的测试需求。

5、阻抗测试范围：高达1GΩ，适用于高阻抗元件的测量。

二、端口配置与测试信号

1、测试端配置：四端对测试配置，可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置更低。

2、信号源输出阻抗：100Ω，±1% @1kHz，确保测试信号的稳定性和准确性。

3、AC测试信号模式：

•  额定值（ALC OFF）：设定电压为测试端开路时Hcur电压，设定电流为测试端短路时从Hcur流出电流。

•  恒定值（ALC ON）：保持DUT（被测器件）上电压与设定值相同，或保持DUT上电流与设定值相同。

4、AC信号电压范围：5mVrms至20Vrms，分辨率根据不同电压范围有所不同，最高可达1mVrms。

5、AC信号电流范围：50uArms至20mArms，分辨率根据不同电流范围有所不同，最高可达10uArms。

三、直流偏置与测试功能

1、Rdc测试电压范围：100mV至2V，分辨率100uV，用于测试元件的直流电阻。

2、DC偏置电压范围：0V至±10V（部分资料提及最高可达±40V，但根据最新信息，标准配置为±10V），分辨率根据电压范围有所不同。

3、DC偏置电流范围：0mA至±100mA（部分资料提及外部DC BIAS偏置大可达120A，但此功能可能需要额外配置或选件），分辨率根据电流范围有所不同。

4、测量功能：支持多种测试参数，如Cp-D、Cp-Q、Cp-G、Cp-Rp、Cs-D、Cs-Q、Cs-Rs、Lp-D、Lp-Q、Lp-G、Lp-Rp、Lp-Rdc、Ls-D、Ls-Q、Ls-Rs、Ls-Rdc、Rdc、R-X、Z-θd、Z-θr、G-B、Y-θd、Y-θr、Vdc-Idc等。

四、显示与存储

1、显示器：7英寸（对角线）TFT LCD显示器，比例为16:9，分辨率为800×RGB×480（部分资料提及分辨率为800×600，但根据最新信息，应为800×RGB×480），显示效果清晰直观。

2、存储空间：内置40组仪器设定文件，USB扩展可存储500组设定文件、数据记录文件和图片文件。支持数据缓冲存储功能，可分批读取测量结果。

五、校准与量程选择

1、校准功能：具备开路、短路、负载等校准功能，确保测量结果的准确性。

2、量程选择：提供自动和手动量程选择功能，方便用户根据测试需求进行调整。LCR量程包括100mΩ至100kΩ共15档，Rdc量程同样包括100mΩ至100kΩ共15档。

六、触发与扫描

1、触发模式：支持INT、MAN、EXT、BUS等多种触发模式。

2、触发延迟：0s至999s，分辨率100us。

3、列表扫描：最多支持201点扫描，扫描参数包括测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流等。已选择的扫描参数不能再选为扫描参数。当一次触发后，在所有扫描点进行测量。

4、多参数图形化扫描功能：能够生成各种测试参数的图形化表示，如频率响应曲线、阻抗-相位曲线等，有助于用户更全面地了解被测元件的性能特点。

七、其他功能

1、变容二极管自动极性功能：能够自动识别并测试变容二极管的极性，简化了测试流程。

2、10档分选功能：根据测试结果将被测元件分为不同的等级，分选结果具有声光报警功能，有助于及时发现和处理不合格元件。

3、高兼容性：支持SCPI指令集，兼容KEYSIGHT E4980A、E4980AL、HP4284A等应用，方便用户与其他测试设备和系统进行集成和互操作。

八、接口与扩展

1、通用串行总线插座：提供A类和小型B类两种接口，符合USBTMC-USB488和USB 2.0标准，阴接头用于连接外部控制器或计算机进行数据传输和控制。

2、LAN接口：提供10/100BaseT以太网接口，支持两种速度选择，方便用户通过网络进行远程控制和数据传输。

3、HANDLER接口：用于Bin分档信号输出，方便用户进行自动化测试和数据处理。

TH2838A高频LCR数字电桥以其卓越的性能、丰富的功能和灵活的配置成为了电子工程领域中不可或缺的专业测试设备之一。无论是专业人士还是学生，都可以通过这款电桥更好地完成工作和学习任务。
