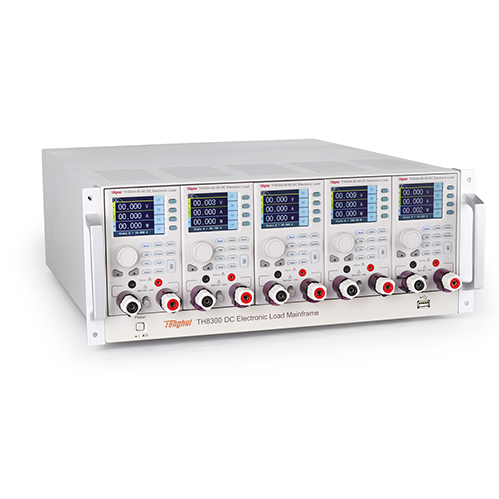

H8300系列可编程直流电子负载是一款功能强大、设计灵活的测试设备，广泛应用于电源测试、新能源测试、电力电子元器件测试以及自动化设备集成测试等多个领域。以下是对其功能特点及参数的详细介绍，

一、功能特点

1、模块化设计

   - TH8300系列可编程直流电子负载采用模块化设计，用户可以根据自身需求选配不同参数的模组进行自由组合。

   - 所有模组既可以单独设置运行，也可以主从运行，支持模组间并机以及整机间并机。

2、高分辨率与采样速度

   - 模组具备双核（MCU+DSP）自动控制硬件电路架构，确保系统运行稳定。

   - 采用高速、安全、可靠性强的16位采样芯片，确保采样精度和分辨率。

   - 采样率高达500kHz，动态频率可达50kHz，满足高精度和高动态特性的测试需求。

3、丰富的测试模式

   - 提供常规模式（CC恒定电流模式、CR恒定电阻模式、CV恒定电压模式、CP恒定功率模式）和高级测试模式（如动态负载模式、模拟LED测试模式、电池测试模式、时序测试模式、大功率点追踪测试模式、过电流/电压/功率保护测试模式、正弦波测试模式、自动测试模式等）。

   - 这些模式可以适应不同测试需求，如DC/DC、AC/DC电源转换器的测试，电源测试（充电器、开关电源、通讯电源、LED驱动、手机电池、充电宝等），新能源测试（太阳能电池、电动汽车等），以及电力电子元器件测试（保险丝、接插件、继电器、传感器等）。

4、全面的电路保护功能

   - 配备完备的电路保护功能和智能风扇系统，对仪器本身以及被测物实施全面保护。

   - 支持过电流保护（OCP）、过电压保护（OVP）、过功率保护（OPP）、过温度保护（OTP）、反接极性保护（REV）、低电压保护（LVP）等多种保护功能。

5、强大的数据处理与通讯能力

   - 配备24位色2.8英寸彩色液晶屏显示，中英文操作界面，方便用户进行直观的操作和监控。

   - 支持RS232、USB HOST、USB DEVICE、LAN、GPIB、SYSTEM I/O、CAN等多种通讯接口，方便与PC进行数据通讯和远程控制。

   - 支持数据记录功能，可以存储多达40组测试数据和状态记忆。

6、智能测试与自动化测试

   - AUTO模式可以准确模拟生产线的自动测试流程，完成多步骤的精密测试，帮助客户节约成本。

   - LIST模式可以准确高速地完成复杂的任意电流变化模式，满足复杂的测试需求。

   - 通过编辑每一步的拉载值、持续时间、斜率和重复次数，生成多种复杂序列，主要应用于模拟电池放电拉载电流、笔记本电脑拉载电流、电动汽车拉载电流等。

7、高精度与高效率

   - 电压精度达万分之五，电流精度达千分之一，确保测试结果的准确性。

   - 配备智能风扇系统，风扇转速随拉载功率智能改变，提高测试效率和性能。

二、技术参数

1、整机参数

   - 整机最大功率：2500W（部分型号可能有所不同，如TH8310整机最大功率为1000W）。

   - 联机最大电流：400A（部分型号可能有所不同，如TH8310联机最大电流为160A）。

   - 支持模组数量：5个（部分型号如TH8310支持模组数量为2个）。

   - 接口：RS232、USB HOST、USB DEVICE、LAN、GPIB、SYSTEM I/O、CAN等。

   - 存储：40组测试数据和状态记忆（部分型号可能有所不同）。

   - 工作电源：供电电压90-130VAC或175-253VAC（部分型号可能有所不同），频率47-63Hz，功率≤300VA。

   - 温度和环境：操作温度0℃-40℃，操作湿度10%-90%（非冷凝），存放温度-20°C-70°C，操作海拔上限2000米，污染度2，安全级别II。

   - 尺寸和重量：机框尺寸480mm×177mm×590mm，机框重量15kg（部分型号可能有所不同）。

2、模组参数

   - 模组最大功率：500W（部分模组可能有所不同）。

   - 最大电流：80A（部分模组可能有所不同）。

   - 最高电压：600V（部分模组可能有所不同）。

   - 模组型号及参数（以TH8301-80-20为例）：电压范围0-80V，电流范围0-20A，功率100W×2（部分模组可能有所不同）。

3、测试参数

   - 常规模式：CC恒定电流模式、CR恒定电阻模式、CV恒定电压模式、CP恒定功率模式。

   - 动态测试频率：高达50kHz，用于测试电源带宽范围内的动态特性。

   - 分辨率：0.1mV/10μA（部分参数可能有所不同）。

   - 精度：电压精度0.05%+0.1%FS（部分参数可能有所不同），电流精度0.1%+0.1%FS（部分参数可能有所不同）。

4、保护功能参数

   - 过电流保护（OCP）、过电压保护（OVP）、过功率保护（OPP）、过温度保护（OTP）、反接极性保护（REV）、低电压保护（LVP）等保护功能齐全。

三、应用领域

TH8300系列可编程直流电子负载广泛应用于以下领域：

1、电源测试：如充电器、开关电源、通讯电源、LED驱动、手机电池、充电宝等。

2、新能源测试：如太阳能电池、电动汽车、电动自行车等。

3、电力电子元器件测试：如保险丝、接插件、继电器、传感器等。

4、自动化设备集成测试：如生产线上的自动测试流程等。

四、总结

TH8300系列可编程直流电子负载以其模块化设计、高分辨率与采样速度、丰富的测试模式、全面的电路保护功能、强大的数据处理与通讯能力、智能测试与自动化测试以及高精度与高效率等特点，在电源测试、新能源测试、电力电子元器件测试以及自动化设备集成测试等领域发挥着重要作用。其灵活的配置和强大的功能使其成为测试工程师不可或缺的测试工具之一。
